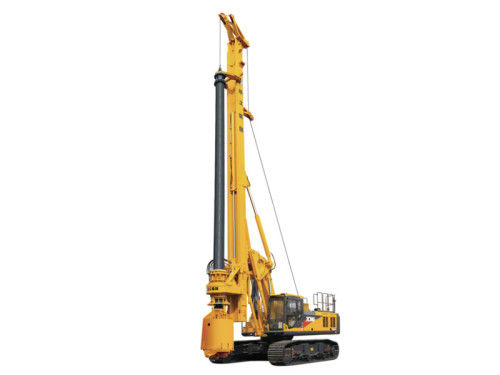

67M गहराई रोटरी पाइलिंग मशीन XCMG 220 पाइलिंग रिग मशीन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XCMG piling rig machine |
| मॉडल संख्या: | Xr220d |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | Negitionable |
| पैकेजिंग विवरण: | मानक निर्यात डिब्बों |
| प्रसव के समय: | नीचे भुगतान प्राप्त करने के 30 दिन बाद |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 सेट / महीना |
|
विस्तार जानकारी |
|||
| नाम: | XR220D XCMG पाइलिंग रिग मशीन | Max. मैक्स। drilling diameter ड्रिलिंग व्यास: | 2000 मिमी |
|---|---|---|---|
| मैक्स। ड्रिलिंग गहराई: | 67 एम, मानक विन्यास | इंजन का मॉडल: | क्यूएसएल-325 |
| रेटेड शक्ति / गति: | 242kW/(2200r/मिनट) | मैक्स। टोक़ रोटरी ड्राइव: | 220 केएन •एम |
| हाई लाइट: | XCMG 220 रोटरी पाइलिंग मशीन,67M XCMG 220 पाइलिंग रिग मशीन,XCMG 220 रोटरी पाइलिंग मशीन |
||
उत्पाद विवरण
67M गहराई वाली रोटरी पाइलिंग मशीन XCMG 220 पाइलिंग रिग मशीन
XCMG 220 पाइलिंग रिग मशीन तकनीकी विशेषताएं:
1. स्टील रस्सी के पहनने का पता लगाने के लिए मशीन मुख्य चरखी के लिए एकल पंक्ति रस्सी को अनुकूलित करती है।और जीवन काल का विस्तार करें।
2. मुख्य चरखी को देखने के लिए इन्फ्रारेड कैमरे के साथ, मैनिपुलेटर कैब में दिन और रात स्टील रस्सी की स्थिति का निरीक्षण कर सकता है।
3. ग्राहकों की आवश्यकता के अनुसार वैकल्पिक विन्यास उत्कृष्ट विस्तार।
4. यूरोपीय III प्रवाह मानक के साथ आयातित सुपरचार्ज्ड CUMMINS इंजन को अपनाना।पर्यावरण रोटेशन और ऊर्जा संरक्षण को पूरा करें।
5. हाइड्रोलिक प्रेशर सिस्टम के साथ थ्रेशोल्ड पावर कंट्रोल और पॉजिटिव फ्लो कंट्रोल को अपनाया गया, सिस्टम ने उच्च दक्षता और उच्च ऊर्जा संरक्षण हासिल किया।
6. पेटेंट समानांतर चतुर्भुज व्यक्त संरचना एक व्यापक कार्य सीमा को साकार करती है।अत्यधिक मजबूत बॉक्स-प्रकार स्टील संरचना डिजाइन अत्यधिक-कठोरता और एंटीकॉन्टोर का मस्तूल बनाता है, इसलिए ड्रिल सटीकता बढ़ जाती है।
7. पूरी मशीन ने TuV रीनलैंड समूह का CE प्रमाणीकरण पारित किया है।
8. मानक केंद्रीकृत स्नेहन प्रणाली, आसान रखरखाव की अनुमति।
XCMG 220 पाइलिंग रिग मशीन पैरामीटर
| विवरण | इकाई | पैरामीटर मान | |
| मैक्स।ड्रिलिंग व्यास | मिमी | 2000 | |
| मैक्स।ड्रिलिंग गहराई | एम | 67, मानक विन्यास | |
| (5-खंड घर्षण केली बार) | |||
| 52, वैकल्पिक कॉन्फ़िगरेशन | |||
| (4-सेक्शन-लॉकिंग केली बार) | |||
| स्वीकार्य लफिंग स्कोप (ड्रिल रॉड के केंद्र से स्लीविंग सेंटर तक) | मिमी | 3905 ~ 4800 | |
| काम करने की स्थिति में ड्रिलिंग रिग आयाम (एल × डब्ल्यू × एच) | मिमी | 8968×4400×22180 | |
| परिवहन हालत में ड्रिलिंग रिग आयाम (एल × डब्ल्यू × एच) | मिमी | 16360×3250×3535 | |
| समग्र इकाई का वजन (मानक विन्यास, ड्रिलिंग उपकरण को छोड़कर) | टी | 76 | |
| इंजन | नमूना | क्यूएसएल-325 | |
| रेटेड शक्ति / गति | किलोवाट | 242/(2200r/मिनट) | |
| मैक्स।हाइड्रोलिक प्रणाली का काम का दबाव | एमपीए | 35 | |
| रोटरी ड्राइव | मैक्स।टॉर्कः | केएन • एम | 220 |
| घूर्णी गति (मानक विन्यास) | आर / मिनट | 7 ~ 25 | |
| भीड़ का सिलेंडर | मैक्स।धक्का देने वाला बल | के.एन. | 200 |
| मैक्स।खींच रहा बल | के.एन. | 200 | |
| मैक्स।आघात | मिमी | 5000 | |
| मुख्य चरखी | मैक्स।खींच रहा बल | के.एन. | 230 |
| मैक्स।एकल-रस्सी गति | मी/मिनट | 70 | |
| स्टील वायर रस्सी का व्यास | मिमी | 30 | |
| सहायक चरखी | मैक्स।खींच रहा बल | के.एन. | 80 |
| मैक्स।एकल-रस्सी गति | मी/मिनट | 60 | |
| स्टील वायर रस्सी का व्यास | मिमी | 20 | |
| ड्रिलिंग मास्ट | मस्तूल का बाएँ / दाएँ झुकाव | ° | 44290 |
| मस्तूल का आगे / पीछे का झुकाव | ° | 44331 | |
| रोटरी टेबल स्लीविंग एंगल | ° | 360 | |
| यात्रा का | मैक्स।समग्र इकाई की यात्रा गति | किमी/घं | 1.5 |
| मैक्स।समग्र इकाई का चढ़ाई योग्य ढाल | % | 35 | |
| क्रॉलर | क्रॉलर प्लेट की चौड़ाई | मिमी | 800 |
| क्रॉलर की बाहरी चौड़ाई (न्यूनतम-अधिकतम) | मिमी | 3250 ~ 4400 | |
| क्रॉलर के दो अनुदैर्ध्य पहियों के बीच केंद्र की दूरी | मिमी | 4750 | |
| औसत जमीनी दबाव | किलो पास्कल | 108 |
