हाइड्रोलिक XCMG रोटरी पाइलिंग मशीन 56M ड्रिलिंग गहराई
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XCMG piling rig machine |
| मॉडल संख्या: | XR150DⅢ |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | Negitionable |
| पैकेजिंग विवरण: | मानक निर्यात डिब्बों |
| प्रसव के समय: | नीचे भुगतान प्राप्त करने के 30 दिन बाद |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 सेट / महीना |
|
विस्तार जानकारी |
|||
| नाम: | XR150DⅢ XCMG रोटरी पाइलिंग मशीन | शक्ति: | 450 किलोवाट |
|---|---|---|---|
| रेटेड वोल्टेज: | 380/220 वी | आवृत्ति: | 50 हर्ट्ज |
| मूल्याँकन की गति: | 1500 | सर्वोच्च शक्ति: | 560kva |
| हाई लाइट: | रोटरी पाइलिंग मशीन 56M,हाइड्रोलिक XCMG रोटरी पाइलिंग मशीन,56M हाइड्रोलिक पाइलिंग मशीन |
||
उत्पाद विवरण

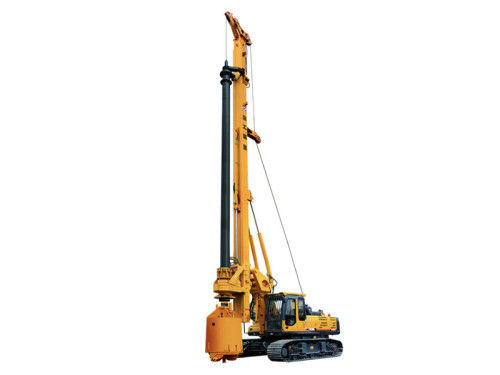

हाइड्रोलिक XCMG रोटरी पाइलिंग मशीन 56M ड्रिलिंग गहराई
1, XCMG रोटरी पाइलिंग मशीन असाधारण स्थिरता और परिवहन सुविधा प्रदान करने के लिए समर्पित हाइड्रोलिक रिट्रेक्टेबल क्रॉलर चेसिस और बड़े व्यास के स्लीविंग बियरिंग को गोद लेती है।
2, XCMG रोटरी पाइलिंग मशीन यूरो III उत्सर्जन मानक के साथ मजबूत शक्ति और अनुरूपता प्रदान करने के लिए कमिंस इलेक्ट्रिक कंट्रोल टर्बो-सुपरचार्ज्ड इंजन को गोद लेती है।
3, हाइड्रोलिक दबाव प्रणाली के साथ थ्रेसहोल्ड पावर कंट्रोल और नकारात्मक प्रवाह नियंत्रण अपनाया गया, सिस्टम ने उच्च दक्षता और उच्च ऊर्जा संरक्षण प्राप्त किया।
4, एकल रस्सी घुमाव का उपयोग करके, स्टील वायर रस्सी पहनने की समस्या को प्रभावी ढंग से हल करें, तार रस्सी के जीवन में सुधार करें;और गहरे निरीक्षण को और अधिक सटीक बनाने के लिए ड्रिल डीप डिटेक्शन डिवाइस को मुख्य वाइंडिंग, सिंगल रोप में सेट किया गया है।
5, पूरी मशीन डिजाइन सीई निर्देश, सुरक्षा गारंटी, निर्माण सुरक्षित की आवश्यकताओं को पूरा करती है।
6, वैकल्पिक केंद्रीकृत स्नेहन प्रणाली, रखरखाव अधिक सुविधाजनक।
7, विभिन्न परतों पर कुशल निर्माण के लिए विभिन्न विनिर्देशों के साथ कई ड्रिलिंग रॉड कॉन्फ़िगरेशन उपलब्ध हैं।
पैरामीटर
|
विवरण |
इकाई |
पैरामीटर मान |
|
|
मैक्स।ड्रिलिंग व्यास |
मिमी |
1500 |
|
|
मैक्स।ड्रिलिंग गहराई |
एम |
56 |
|
|
स्वीकार्य लफिंग स्कोप (ड्रिल रॉड के केंद्र से स्लीविंग सेंटर तक) |
मिमी |
3250 ~ 3650 |
|
|
काम करने की स्थिति में ड्रिलिंग रिग आयाम (एल × डब्ल्यू × एच) |
मिमी |
7550×4200×19040 |
|
|
परिवहन हालत में ड्रिलिंग रिग आयाम (एल × डब्ल्यू × एच) |
मिमी |
13150×2960×3140 |
|
|
समग्र इकाई का वजन (मानक विन्यास, ड्रिलिंग उपकरण को छोड़कर) |
टी |
49 |
|
|
इंजन |
नमूना |
|
कमिंस QSB7 |
|
रेटेड शक्ति / गति |
किलोवाट |
150/(2050r/मिनट) |
|
|
मैक्स।हाइड्रोलिक प्रणाली का काम का दबाव |
एमपीए |
35 |
|
|
रोटरी ड्राइव |
मैक्स।टॉर्कः |
केएन • एम |
150 |
|
घूर्णन गति |
आर / मिनट |
7 ~ 33 |
|
|
भीड़ का सिलेंडर |
मैक्स।धक्का देने वाला बल |
के.एन. |
120 |
|
मैक्स।खींच रहा बल |
के.एन. |
160 |
|
|
अधिकतम स्ट्रोक |
मिमी |
3500 |
|
|
मुख्य चरखी |
मैक्स। पुलिंग बल |
के.एन. |
160 |
|
मैक्स।एकल-रस्सी गति |
मी/मिनट |
72 |
|
|
स्टील वायर रस्सी का व्यास |
मिमी |
26 |
|
|
सहायक चरखी |
मैक्स। पुलिंग बल |
के.एन. |
50 |
|
मैक्स।एकल-रस्सी गति |
मी/मिनट |
60 |
|
|
स्टील वायर रस्सी का व्यास |
मिमी |
16 |
|
|
ड्रिलिंग मास्ट |
मस्तूल का बाएँ / दाएँ झुकाव |
° |
3/3 |
|
मस्तूल का आगे / पीछे का झुकाव |
° |
5/15 |
|
|
रोटरी टेबल स्लीविंग एंगल |
° |
360 |
|
|
यात्रा का |
मैक्स।समग्र इकाई की यात्रा गति |
किमी/घं |
2.1 |
|
मैक्स।समग्र इकाई का चढ़ाई योग्य ढाल |
% |
40 |
|
|
क्रॉलर |
क्रॉलर प्लेट की चौड़ाई |
मिमी |
700 |
|
क्रॉलर की बाहरी चौड़ाई (न्यूनतम-अधिकतम) |
मिमी |
2960 ~ 4200 |
|
|
क्रॉलर के दो अनुदैर्ध्य पहियों के बीच केंद्र की दूरी |
मिमी |
4310 |
|
|
औसत जमीनी दबाव |
किलो पास्कल |
83 |
|
